| موك: | 100 قطعة |
| السعر: | قابل للتفاوض |
| التعبئة والتغليف القياسية: | صندوق من الخشب الرقائقي مخصص للتصدير |
| فترة التسليم: | 30 يوما |
| طريقة الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على التوريد: | 2000 قطعة/يوم |

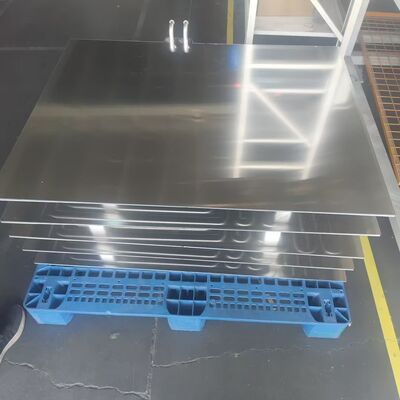

تعتبر اللوحة الباردة السائلة المصنوعة من الألومنيوم مكونًا حراريًا محسّنًا للإنتاج تم تصميمه لتلبية المتطلبات الصعبة لمشاريع تخزين طاقة البطاريات التجارية والتجارية على نطاق المرافق اليوم. إن جوهر فلسفة التصميم لدينا بسيط: تقديم أداء حراري متسق وقابل للقياس بهيكل تكلفة يعمل على نشر نظام BESS بكميات كبيرة. لقد حققنا ذلك من خلال هندسة قناة التدفق ذات الختم الدقيق في صفائح الألومنيوم 3003، وهي عملية تضمن عمق قناة موحدًا وتسطيحًا استثنائيًا للسطح من أجل الاتصال الأمثل بين الوحدة واللوحة. يتم إغلاق دائرة التبريد باستخدام تقنية ربط الحالة الصلبة الخالية من التدفق والتي تخلق بنية دائمة ومتجانسة، مدعومة باختبار تسرب الهيليوم بنسبة 100% (<1×10⁻⁷ مليبار·لتر/ثانية). تتوفر هذه اللوحة الباردة بأبعاد مخصصة تصل إلى 2400 مم، مع قواعد تثبيت مدمجة ومجموعة مختارة من المعالجات السطحية، وقد تم تصميمها لمطوري المشاريع الذين يحتاجون إلى حل حراري موثوق وقابل للتطوير وموثق بالكامل بدءًا من الإصدار التجريبي وحتى الإنتاج الضخم.
| غرض | المعلمة / الوصف |
|---|---|
| المادة الرئيسية | 3003 / 3003MOD / 6061 سبائك الألومنيوم |
| عملية تشكيل صينية | ختم القالب التقدمي عالي الدقة |
| الانضمام إلى لوحة التبريد | اللحام بالفراغ (CAB - اللحام بالجو المتحكم فيه) |
| الجمعية الهيكلية | مسامير التثبيت ذاتية الثقب (SPR) ومسامير حفر التدفق (اختياري) |
| العزل والتخميد | رغوة البولي يوريثين ذات الخلايا المغلقة (PU) في الموقع |
| الانتهاء من السطح | طلاء مسحوق إلكتروستاتيكي (عازل، خيارات RAL) |
| حماية الدخول | IP67 / IP6K9K (طلاء مسحوق + تصميم مانع تسرب رغوي) |
| توافق المبرد | ماء جلايكول، سوائل عازلة |
| سلامة قناة التبريد | اختبار التسرب بمطياف كتلة الهيليوم، <1*10⁻⁷ ملي بار·لتر/ثانية |
| مقاومة رذاذ الملح | ≥1,500 ساعة (حسب ASTM B117، مع طبقة مسحوقية) |
| قوة عازلة | 3000 فولت تيار مستمر (طلاء + عزل رغوي) |
| التخصيص | فتحات الموصلات، وفتحات تركيب مجموعة الخلايا، والصرف المائل |
| امتثال | مصممة لملفات اختبار UL 1973 وUL 9540A وUN 38.3 |
نحن نحل هذه المشكلات من خلال التعامل مع كل طلب لوحة باردة كمشروع هندسي مخصص:
· مصممة خصيصًا للوحدة الخاصة بك: يعمل فريقنا الهندسي مباشرةً مع تخطيط الوحدة ثلاثية الأبعاد لتحسين توجيه القناة ووضع المنفذ وميزات التثبيت. لا تنازلات ولا مساحة مهدرة.
· دعم كامل للشهادة: تشتمل كل شحنة على شهادات كاملة لمطحنة المواد وتقارير فحص الأبعاد وسجلات اختبار تسرب الهيليوم الفردية. تدعم حزمة الوثائق هذه بشكل مباشر تقديم UL 1973 وUL 9540A.
· التصنيع المتسق من اليوم الأول: نحن نستخدم نفس عملية الختم والختم الدقيقة للنماذج الأولية الفردية كما نفعل لعمليات إنتاج 10000 وحدة. إن الأداء الحراري والميكانيكي الذي تتحقق منه في المختبر هو ما تحصل عليه في الحاوية.
· إدارة التكثيف الاختيارية: بالنسبة للتركيبات في المناخات ذات الرطوبة العالية، فإننا نقدم طبقات عزل متكاملة وميزات تصميمية تخفف من التعرق السطحي البارد.
أرسل لشركة Trumony Aluminium أبعاد الوحدة الخاصة بك ومتطلباتك الحرارية. سيقوم فريقنا الهندسي بإرجاع التصميم الأولي وعرض الأسعار خلال 5 أيام عمل، ليكون جاهزًا للانتقال إلى النماذج الأولية.
قطعاً. هذا هو جوهر خدمتنا الشاملة. شارك الحمل الحراري والغلاف الفضائي والأداء الحراري المستهدف. سيقترح مهندسونا تصميمًا أوليًا لقناة التدفق، وسيقومون بإجراء محاكاة عقود الفروقات للحصول على موافقتك، ثم ينتقلون إلى النموذج الأولي. نحن نرشدك من الفكرة إلى الإنتاج التسلسلي.
ليس لدينا موك ثابت لمرحلة النموذج الأولي ومرحلة NPI (مقدمة المنتج الجديد). بالنسبة للإنتاج الضخم، فإننا نعمل بمرونة مع مجلداتك. باعتبارنا مصنعًا يخدم عملاء عالميين، فإننا نتعامل بشكل مريح مع كل شيء بدءًا من التشغيل التجريبي الصغير وحتى ملايين القطع سنويًا.
الجودة مبنية منذ البداية. نحن نستخدم اللحام الفراغي للمفاصل عالية التكامل ونختبر كل لوحة منفردة بنسبة 100% باستخدام مطياف كتلة الهيليوم، مما يحقق معدلات تسرب أكثر إحكامًا من 1*10⁻⁹ Pa·m³/s. بالإضافة إلى ذلك، نقوم بإجراء اختبارات دورة الضغط والصدمات الحرارية على عينات ما قبل الإنتاج التي تم التحقق من صحتها وفقًا لمتطلبات المتانة الخاصة بالعميل.
نعم. لقد حصل تصنيعنا على شهادة ISO 9001 وIATF 16949. تتوافق موادنا ومكوناتنا مع معايير RoHS وREACH وUL كما هو مطلوب من قبل منتجك. نحن أيضًا من ذوي الخبرة في دعم العملاء من خلال شهادة UL 9540A أو UN 38.3 على مستوى النظام النهائي من خلال توفير التصميم التفصيلي ووثائق المواد.
نحن نقف وراء صنعتنا. ضمان منتجنا القياسي هو 5 سنوات عندما يتم تشغيله بشكل صحيح ضمن معايير محددة. في حالة حدوث مشكلة نادرة، يقدم فريقنا الهندسي تحليل السبب الجذري ويعمل على حلها على الفور. بالنسبة للإنتاج المستمر، نحتفظ بسجلات تتبع كاملة مرتبطة بكل دفعة.
