في عام 2024، تجاوزت سوق تبريد مراكز البيانات العالمية20 مليار دولارومن المتوقع أن تصل إلى48 مليار دولار بحلول عام 2030.
المحرك الوحيد وراء هذا النمو هوزيادة متفجرة في استهلاك طاقة خادم الذكاء الاصطناعي.
طاقة الخادم التقليدية: 300 ∼ 500 واط
خادم NVIDIA H100 GPU:10000 واط/وحدة
حد تبريد الهواء: ~ 1000 واط/وحدة
قدرة التبريد السائل:5,000 ₹20,000 و/أوسهلة المعالجة
لقد وصل تبريد الهواء إلى حدّه المادي. أصبحت الألواح الباردة السائلة (LCPs) الحلّ التبريد القياسي لخوادم عالية الأداء.
معالجة CNC للصفائح الباردة السائلة هي من بين أكثر المكونات تحدياً التي اتقنتها ترموني على مدى 19 عاماً.
هذه المقالة تفكك بشكل منهجي منطق معالجة CNC للصفائح الباردة السائلة للخادم من التصميم الهيكلي واختيار المواد إلى تحديات المعالجة ومراقبة الجودة.
1ما هي لوحة البرد السائلة وكيف تعمل
أالصفيحة الباردة السائلة (LCP)هي لوحة معدنية مع قنوات تدفق داخلية. يدور المبرد (المياه أو الغليكول المائي أو السائل الخاص) داخليا لإزالة الحرارة من وحدة المعالجة المركزية و GPU و وحدات الطاقة ومصادر الحرارة الأخرى.
مقاييس أداء أساسية
متري
تعريف
الهدف النموذجي (خوادم الذكاء الاصطناعي المتطورة)
المقاومة الحرارية
ارتفاع درجة الحرارة لكل واط من الحرارة
< 0.05 °C/W
انخفاض الضغط
فقدان الضغط للسائل المتدفق
< 30 كيباعند معدل تدفق قياسي
هذه المقاييس الثنائية مقيدة ببعضها البعض: القنوات الدقيقة الأكثر كثافة تقل المقاومة الحرارية ولكنها تزيد بشكل كبير من انخفاض الضغط ، مما يتطلب مضخات أكثر قوة.
تحدد دقة معالجة CNC مباشرة ما إذا كان يتم تحقيق هذه الأهداف.
2أنواع الهيكل الرئيسية للصفائح الباردة السائلة
النوع 1: الصفائح الباردة المصنعة
حل CNC الأكثر شيوعًا. يتم طحن قنوات التدفق مباشرةً في لوحات الألومنيوم أو النحاس ، ثم يتم إغلاقها بشريحة غطاء عن طريق التقليب أو ربط الانتشار.
المزايا: مرونة التصميم، وسهولة التخصيص، دقة عالية
أبعاد القناة النموذجية: عرض 1 5 ملم، عمق 1 10 ملم
تحدي CNC: ارتفاع عمودي الجدران الجانبية للغاية لنسب عمق قطر كبيرة
النوع 2: لوحات البرد الميكرو قناة
عرض القناة< 1 ملم، حتى 0.2 ∼ 0.5 ملم ، تستخدم على نطاق واسع في GPU الراقية ومبردات وحدات الطاقة.
المزايا: مساحة كبيرة لتبادل الحرارة، مقاومة حرارية منخفضة للغاية
تحدي CNC: يتطلب أدوات فائقة الدقة (قطر 0.3 × 0.5 ملم) ؛ التحكم الحرج في الاهتزاز
المعدات: مراكز التصنيع عالية السرعة، سرعة الغزل> 20000 دورة في الدقيقة
النوع 3: لوحات باردة من طراز الدبوس
مجموعات دبوس كثيفة (قطر 1 ′′ 3 ملم) مصنعة على لوحة القاعدة ؛ يتدفق سائل التبريد حول الدبوس لتعزيز نقل الحرارة الاضطرابية.
الميزة: كفاءة نقل الحرارة أعلى بنسبة 20٪ إلى 40٪ من أنواع القنوات في نفس انخفاض الضغط
العمليات: طحن CNC أو EDM
النوع 4: لوحات البرد ذات الأجنحة الملفوفة
ورق الألومنيوم مطوية في الزعانف ثم محمصة في قنوات التدفق، شائعة لوحدات IGBT عالية الطاقة.
دور CNC: أساسا معالجة الإطار
تحديات لحام:معدل فراغ الحرارة < 5٪
3اختيار المواد: الألومنيوم مقابل النحاس
الصفائح الباردة من سبيكة الألومنيوم
6061-T6: أفضل أداء عام ، قابلية جيدة للصناعة ، مخاطر ضئيلة للانحراف
6063-T5: للطحن؛ يفضل للصفحات المعقدة
1060 الـ Al النقي: التوصيل الحراري الأعلى (> 200 W / m · K) ، قوة أقل ؛ مثالية لتطبيقات الحائط الرقيق ، الحرارة العالية
النحاس الخالي من الأكسجين (C10100 / C11000) لوحات باردة
التوصيل الحراري العالي؛ مثالية للاتصال المباشر مع رقائق تدفق الحرارة العالية.
الهيكل الهجين (مشهور بشكل متزايد)
الجزء السفلي (اتصال وحدة المعالجة المركزية / وحدة المعالجة المركزية): إدخال النحاس (حد أقصى لنقل الحرارة)
الإطار الرئيسي: سبيكة الألومنيوم (تخفيض الوزن)
الالتصاق: الضغط الملائم + الدهون الحرارية ، أو ربط الانتشار
4التحديات الأساسية لمعالجة CNC
التحدي 1: مكافحة تشوه الجدار الرقيق
سمك الجدار عادة0.8 ∼2 ملمويمكن تشويهها بسهولة بسبب القوى القطعية.
أجهزة التحكم في الطاقة:
معدات تشك الفراغ أو ملء سبيكة ذوبان منخفض لتجنب تشوهات الضغط
-تعاطي مع (ماري)0.3 ملمإضافة المخزون؛ الشيخوخة الطبيعية قبل 24 ساعة من الانتهاء
عمق القطع النهائي≤ 0.1 ملم- انخفاض معدل الغذاء إلى 30% من معدل الغذاء الطبيعي
التحدي الثاني: معالجة الشقوق العميقة والقنوات الصغيرة
حفرة عميقة:سائل التبريد عالي الضغط عبر الأداة (> 30 بار)لمنع إعادة قطع الشرائح
القنوات الدقيقة:ورشة عمل خاضعة لسيطرة درجة الحرارة (± 1 درجة مئوية)للقضاء على التشوه الحراري
التحدي الثالث: إغلاق السطح المسطح
إن مسطحة أسطح الختم القاعدية والغطاء تؤثر بشكل مباشر على مقاومة التسرب.
القدرة على التشغيل:مسطحة0.005 ملمبعد طحن الدقة، تلبية متطلبات ربط الانتشار.
التحدي الرابع: الخيوط الدقيقة ومنافذ الاتصال السريع
الموانئ الدخلية / الخارجة تستخدم خيوط NPT / G (BSPP) أو موصلات سريعة مخصصة ذات متطلبات دقة صارمة.
التحدي الخامس: النظافة الداخلية
لا يسمح بالشرائح داخل قنوات التدفق (خطر تلف المضخة أو انسداد القنوات الدقيقة).
عملية تنظيف الترموني:
التنظيف بالموجات فوق الصوتية (40 كيه هرتز، 15 دقيقة)
تنظيف الهواء عالي الضغط (0.5 MPa ، دورة جميع المنافذ)
غسل المياه غير المؤين
فحص إندوسكوبي
اختبار الضغط (2 × ضغط العمل، عقد 30 دقيقة)
5- فحص الجودة والتحقق من صحته
اختبار التسرب
الكشف عن تسرب في طيف هليوم الكتلة:< 1 × 10-9 با·م3/ث
اختبار المقاومة الحرارية
كتلة التدفئة + أجهزة استشعار درجة الحرارة للتحقق من أداء المقاومة الحرارية.
اختبار تدفق و انخفاض الضغط
مقياس التدفق + جهاز استشعار الضغط التفاضلي للتأكد من عدم وجود انسداد أو تشوه في القنوات الداخلية.
6القدرات على معالجة الصفائح الباردة السائلة
22 سنة من الخبرة في معالجة الحاسب الآلي بالتحديد
العملية الكاملة: طحن CNC → التنظيف → الحرارة الفراغية / FSW → معالجة السطح → الاختبار
دقة القنوات الدقيقة ، مسطحة عالية ، صفر تسرب ، نظافة عالية
خدمة عملاء خدمة تبريد الخوادم والإلكترونيات الصناعية والأجهزة الطبية في الولايات المتحدة وألمانيا وعالمياً
7التطبيقات واتجاهات السوق
التطبيقات الرئيسية
خوادم الذكاء الاصطناعي والحوسبة عالية الأداء (HPC)
أنظمة تبريد السوائل لمراكز البيانات
إلكترونيات طاقة الكهرباء والإدارة الحرارية للبطارية
وحدات الطاقة الصناعية والمعدات الطبية
2025~2026 اتجاهات التكنولوجيا
التبريد السائل المباشر
سائل التبريد يتم توجيهه مباشرة إلى الجزء الخلفي من الشريحة؛ المقاومة الحرارية تقل بنسبة> 50%.
تبريد مرحلتين
تغير المرحلة من السائل إلى البخار يمتص الحرارة؛ الكفاءة3×5 ×التبريد السائل في مرحلة واحدة.
تبريد الغمر
الخادم بأكمله غارق في السائل الكهربائي؛ صناعة الدقة لمجموعات التوزيع الداخلية لا تزال حاسمة.
85 معايير رئيسية لاختيار مزود لوحة باردة CNC
✅قدرة اختبار التسرب
يجب أن يكون لديها معدات اختبار محكمة الجهد؛ يفضل طيف الكتلة الهيليوم للتطبيقات المتطورة.
✅دقة القنوات الدقيقة
يتطلب التحقق من عرض القناة (بيانات ملخص الخصائص)Cpk ≥ 1.33.
✅مراقبة النظافة الداخلية
تنظيف بالموجات فوق الصوتية الكاملة + فحص بالمنظار مع سجلات قابلة للتتبع.
✅القدرة على اللحام
شركاء داخليين أو مستقيمين لحام الألومنيوم / حرارة الاحتكاك.
✅قدرة الاختبار الحراري
قادرة على تقديم بيانات المقاومة الحرارية المحققة.
ملخص
قد تبدو لوحة باردة سائلة مثل لوحة معدنية بسيطة ، لكنها تدمج علم المواد وميكانيكا السوائل والتصنيع الدقيق ومراقبة الجودة.
مع التوسع السريع للبنية التحتية للحوسبة الذكية، ستصبح لوحات البرد السائل واحدة من أسرع فئات مكونات الدقة نمواً خلال السنوات الخمس المقبلة.
الروموني19 عامًا تركز على معالجة الحاسب الآلي بالتحديد توفر تصنيع لوحات باردة سائلة مخصصة لخدمات التبريد والإلكترونيات الصناعية والعملاء في الأجهزة الطبية في جميع أنحاء العالم.
عرض المزيد
كيف تحل لوحات التبريد السائل المتقدمة التحدي الحراري في طفرة تخزين الطاقة العالمية
2026-05-27
.gtr-container-7f8e9d {
font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif;
color: #333;
line-height: 1.6;
padding: 20px;
box-sizing: border-box;
max-width: 960px;
margin: 0 auto;
}
.gtr-container-7f8e9d p {
font-size: 14px;
margin-bottom: 1em;
text-align: left !important;
}
.gtr-container-7f8e9d .gtr-title-7f8e9d {
font-size: 18px;
font-weight: bold;
margin-bottom: 1.5em;
color: #0E49BB;
text-align: center;
}
.gtr-container-7f8e9d .gtr-subtitle-7f8e9d {
font-size: 16px;
font-weight: bold;
margin-top: 2em;
margin-bottom: 1em;
color: #0E49BB;
text-align: left;
}
.gtr-container-7f8e9d .gtr-contact-7f8e9d {
margin-top: 3em;
padding-top: 1.5em;
border-top: 1px solid #eee;
text-align: center;
}
.gtr-container-7f8e9d .gtr-contact-item-7f8e9d {
font-size: 14px;
margin-bottom: 0.5em;
}
.gtr-container-7f8e9d .gtr-link-7f8e9d {
color: #0E49BB;
text-decoration: none;
font-weight: bold;
}
.gtr-container-7f8e9d .gtr-link-7f8e9d:hover {
text-decoration: underline;
}
@media (min-width: 768px) {
.gtr-container-7f8e9d {
padding: 40px;
}
}
سوق تخزين الطاقة العالمي: ضرورة لإدارة الحرارة
دخلت سوق تخزين الطاقة العالمية مرحلة نمو غير مسبوقة. في أبريل 2026 وحده، حصلت شركات تخزين الطاقة الصينية على 37 طلبًا خارج البلاد مجموعها 27.85 جيجاواط ساعة إشارة واضحة إلى أن الطلب يتحول من التوسع المستمر إلى تسارع متفجّرومع توقعات أن تصل الكهرباء العالمية إلى 444 جيجاوات ساعة بحلول عام 2027، لم تعد الصناعة تسأل ما إذا كان هناك حاجة إلى التخزين، ولكن كيفية نشره بشكل موثوق على نطاق واسع.
وراء هذه الأرقام يكمن تحدي هندسي حاسم: مع نمو أنظمة البطارية وأكثرها كثافة وقوة، يصبح إدارة الحرارة العامل المحدد بين النجاح والفشل.هذا هو المكان الذي تتحرك فيه لوحات التبريد السائل المتقدمة للبطارية من كونها مكونًا لتصبح ضرورة استراتيجية.
ضرورة إدارة الحرارة
أنظمة تخزين الطاقة الحديثة تولد حرارة هائلة خلال دورات الشحن والفراغ.يمكن لحاوية بطارية واحدة على نطاق المرافق أن تنتج طاقة حرارية كافية لتدهور أداء الخلية في غضون أشهر إذا لم يتم التحكم فيها.النتيجة ليست فقط انخفاض الكفاءة. انها تهديد مباشر للسلامة، عمر النظام، وعائد الاستثمار.
التبريد الهوائي التقليدي ببساطة لا يستطيع مواكبة ذلك. حلول التبريد السائل توفر الآن ما يصل إلى 3500 مرة من قدرة نقل الحرارة مقارنة بالنهج القائم على الهواء،مما يجعلها ضرورية لأي مشروع حيث لا يمكن التفاوض على طول عمر البطارية وسلامة التشغيل.
هذا التحول عاجل بشكل خاص في السوق الأوروبية، حيث ارتفع الطلب في أربعة شرائح رئيسية: استقرار الشبكة، التخزين التجاري والصناعي، النشر القائم على السياسة،ومشاريع مستوى المرافق الموزعة- يطلب مشغلو الشبكات الأوروبيون بشكل متزايد أنظمة تخزين الطاقة القادرة على استقرار مناطق الشبكة الضعيفة بشكل نشط.وظيفة تتطلب أن تعمل البطاريات عند درجات حرارة محددة بدقة تحت دورة عالية الحمل المستمرةفي الوقت نفسه، شددت الاتحاد الأوروبي مراقبة سلسلة التوريد على مكونات الطاقة الحيوية،مما يعني أن المصنعين فقط الذين لديهم أنظمة جودة مثبتة ويمكن تعقبها بالكامل سيضمنون شراكات مشروع طويلة الأجل.
لوحات التبريد السائل: جوهر إدارة البطارية الحرارية
في مركز كل نظام تخزين طاقة مبردة بالسوائل يوجد مكون بسيط مخادع: لوحة تبريد السوائل للبطارية.وظيفتها هي امتصاص الحرارة مباشرة من خلايا البطارية ونقلها إلى حلقة التبريدولكن الهندسة وراء هذا المكون تحدد ما إذا كان النظام بأكمله ينجح أو يفشل.
تؤثر لوحات التبريد بشكل مباشر على ثلاثة مقاييس أداء حاسمة: توحيد درجة الحرارة في جميع الخلايا ، وكفاءة التبريد تحت ذروة الأحمال ، والموثوقية الهيكلية على المدى الطويل.أفضل التصاميم تحافظ على اختلاف درجات الحرارة بين الخلايا في حدود 3 ̊5 درجة مئوية حتى في ظل ظروف صعبة، مما يؤدي إلى إبطاء تدهور البطارية بشكل كبير ويمدد عمرها. يتطلب تحقيق ذلك تصنيع دقيقو يجب أن تعمل الاتصالات المصنعة دون عيب لمدة 10 سنوات أو أكثر.
عملية التصنيع مهمة. الإطارات والحرارة الفراغية لا تزال الطريقة المفضلة في الصناعة لإنتاج كميات كبيرة من لوحات التبريد السائل الموثوق بها لأنها تخلق قوية،الهياكل الخالية من التسرب القادرة على تحمل الضغوط الداخلية العالية على مدى عقود من التشغيلبالنسبة لمكونات غطاء البطارية و الأسطح التي تتطلب تساهلات دقيقة، in-house powder coating lines provide the electrical insulation and corrosion protection that battery enclosures require — without relying on third-party suppliers whose quality and lead times can compromise entire project timelines.
الألومنيوم الترموني: تصنيع كامل للعملية لإدارة الحرارة الموثوقة
ترموني الألومنيوم المحدودة تجمع هذه القدرات تحت سقف تصنيع واحد مقرها في سوجو، الصينالشركة تدير مركز اختبار ومختبر ذو معايير عالية وحاصل على ISO9001، ISO14001، و IATF 16949.
ما يميز شركة تروموني عن غيرها هو التحكم الكامل في العملية الشركة تصنع لوحات تبريد سائلمكونات غلاف البطارية للآلات الدقيقة من خلال مراكز CNC الداخلية، وتطبق معالجة السطح عن طريق خط طبقة مسحوق خاص بها.هذا التكامل الرأسي يعني أن الجودة تتم التحكم فيها في كل مرحلة من اختيار مواد الألومنيوم الخام إلى فحص التجميع النهائي بدلاً من توزيعها على العديد من الموردين.
ترموني بمثابة قاعدة للبحث والتطوير لجامعة شانغهاي جياو تونغ ومعهد أبحاث الألومنيوم الصيني الذي يدفع التحسين المستمر في أداء مواد الألومنيوم،تحسين تصميم قناة التدفقوتقدم الشركة الدعم من نهاية إلى نهاية: استشارات حلول الإدارة الحرارية، تصميم نظام التبريد السائل، النماذج الأولية، اختبار التحقق من صحة،والإنتاج الكمي لألواح التبريد، أنابيب التبريد، المجموعات، ومجموعات التبريد السائل الكاملة.
يتم بالفعل تصدير المنتجات إلى 56 دولة ومنطقة في جميع أنحاء أوروبا والأمريكتين والشرق الأوسط وجنوب شرق آسيا وروسيا، مع قاعدة عملاء تشمل مصنعي السيارات الكهربائية،المدمجين في نظام تخزين الطاقة، ومطوري المشاريع على نطاق المرافق.
مصممة لما سيحدث لاحقاً
بينما تتحرك صناعة تخزين الطاقة نحو عام 2027 وما بعده، الشركات التي ستقود هي تلك التي تعامل الإدارة الحرارية ليس كمشتريات السلع، ولكن كمادة هندسية أساسية.لوحة تبريد سائل مصممة بشكل جيد ومصنعة بدقة تبقي اختلافات درجات الحرارة ضئيلة، يطيل عمر البطارية، ويقلل من استهلاك الطاقة الإضافية، ويقلل من التكلفة الإجمالية للملكية على مدى عمر النظام بأكمله.
سواء كنت تقوم بتطوير حاوية BESS على نطاق عام، أو خزانة تخزين تجارية وصناعية، أو مجموعة بطاريات للسيارات الكهربائية من الجيل القادم،نوعية محلول التبريد الخاص بك سوف تشكل مباشرة الأداءفريق الهندسة في (تروموني ألومنيوم) مستعد لمناقشة متطلبات مشروعكوتقديم حلول تبريد سائلة مثبتة تلبي متطلبات نشر تخزين الطاقة العالمي.
عرض المزيد
ما هو اختبار ضيق الهواء للوحات الباردة للبطارية الكهربائية
2026-05-25
.gtr-container-7x9y2z {
font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif;
color: #333;
line-height: 1.6;
padding: 15px;
box-sizing: border-box;
overflow-x: auto;
}
.gtr-container-7x9y2z * {
box-sizing: border-box;
}
.gtr-container-7x9y2z .gtr-title-main {
font-size: 18px;
font-weight: bold;
color: #0E49BB;
margin-top: 25px;
margin-bottom: 15px;
text-align: left;
}
.gtr-container-7x9y2z .gtr-title-sub {
font-size: 16px;
font-weight: bold;
color: #333;
margin-top: 20px;
margin-bottom: 10px;
text-align: left;
}
.gtr-container-7x9y2z p {
font-size: 14px;
margin-bottom: 15px;
text-align: left !important;
line-height: 1.6;
}
.gtr-container-7x9y2z ul,
.gtr-container-7x9y2z ol {
margin-bottom: 15px;
padding-left: 20px;
}
.gtr-container-7x9y2z ul {
list-style: none !important;
padding-left: 25px;
}
.gtr-container-7x9y2z ul li {
position: relative;
margin-bottom: 8px;
font-size: 14px;
text-align: left !important;
line-height: 1.6;
list-style: none !important;
}
.gtr-container-7x9y2z ul li::before {
content: "•" !important;
color: #0E49BB;
font-size: 18px;
position: absolute !important;
left: -20px !important;
top: -2px;
}
.gtr-container-7x9y2z ol {
list-style: none !important;
counter-reset: list-item;
padding-left: 25px;
}
.gtr-container-7x9y2z ol li {
position: relative;
margin-bottom: 8px;
font-size: 14px;
text-align: left !important;
line-height: 1.6;
list-style: none !important;
counter-increment: none;
}
.gtr-container-7x9y2z ol li::before {
content: counter(list-item) "." !important;
color: #0E49BB;
font-weight: bold;
position: absolute !important;
left: -25px !important;
width: 20px;
text-align: right;
}
.gtr-container-7x9y2z img {
display: block;
margin: 20px auto;
height: auto;
}
.gtr-container-7x9y2z .gtr-advantages,
.gtr-container-7x9y2z .gtr-disadvantages {
margin-bottom: 10px;
font-size: 14px;
text-align: left !important;
line-height: 1.6;
}
.gtr-container-7x9y2z .gtr-advantages strong,
.gtr-container-7x9y2z .gtr-disadvantages strong {
color: #0E49BB;
}
@media (min-width: 768px) {
.gtr-container-7x9y2z {
padding: 25px 40px;
}
.gtr-container-7x9y2z .gtr-title-main {
margin-top: 30px;
margin-bottom: 20px;
}
.gtr-container-7x9y2z .gtr-title-sub {
margin-top: 25px;
margin-bottom: 15px;
}
.gtr-container-7x9y2z p {
margin-bottom: 18px;
}
.gtr-container-7x9y2z ul,
.gtr-container-7x9y2z ol {
margin-bottom: 18px;
}
.gtr-container-7x9y2z ul li,
.gtr-container-7x9y2z ol li {
margin-bottom: 10px;
}
}
مقدمة
تعمل بطاريات الطاقة كمكون الطاقة الأساسي للسيارات الكهربائية وأنظمة تخزين الطاقة. تتولد حرارة هائلة أثناء دورات الشحن والتفريغ. سيؤدي تبديد الحرارة غير الكافي إلى تدهور أداء البطارية، وتقصير عمر الخدمة، وحتى مخاطر الانفلات الحراري الشديدة. يبرز التبريد السائل كحل رئيسي لإدارة الحرارة بفضل أدائه الفعال والموحد في تبديد الحرارة.
تعد ألواح الألومنيوم الباردة، والتي يتم تصنيعها عادة من 3003 و5052 وسبائك الألومنيوم الأخرى عن طريق اللحام بالختم والنحاس والاحتكاك، من مكونات نقل الحرارة المهمة داخل أنظمة التبريد السائلة. تسمح قنوات التدفق الداخلية المعقدة لسائل التبريد المنتشر بامتصاص الحرارة من وحدات البطارية بشكل ثابت. لذلك، يجب أن تحافظ الألواح الباردة على إحكام كامل ومقاومة الضغط. حتى التسريبات الصغيرة سوف تسبب عواقب وخيمة:
يؤدي فقدان سائل التبريد إلى انخفاض حاد في تبديد الحرارة وارتفاع درجة حرارة البطارية
قد يتلامس مبرد جلايكول الإيثيلين الموصل مع أطراف الجهد العالي ويتسبب في حدوث دوائر قصيرة
فشل حزمة البطارية بشكل عام وفشلها في تلبية معايير IP67 المقاومة للغبار والماء
يعمل اختبار ضيق الهواء كإجراء فحص نهائي لا غنى عنه في تصنيع ألواح التبريد، مما يحافظ على جودة المنتج والسلامة التشغيلية.
طرق اختبار ضيق الهواء السائدة
2.1 طريقة اضمحلال الضغط
هذا هو حل الاختبار الأكثر اعتماداً على نطاق واسع والمؤتمت للغاية. يتم حقن الهواء المضغوط الجاف أو النيتروجين في ألواح باردة محكمة الغلق حتى يتم الوصول إلى الضغط المحدد مسبقًا مثل 250 كيلو باسكال. ثم يدخل النظام في مرحلة احتجاز الضغط. تقوم أجهزة الاستشعار عالية الدقة بمراقبة تقلبات الضغط في الوقت الحقيقي. يحدد انخفاض الضغط خلال مدة الاحتفاظ المحددة، والتي تبلغ عادة 30 ثانية، حالة التسرب.
المزايا: سرعة اختبار سريعة، نتائج كمية، فحص غير مدمر، سهولة التكامل في خطوط الإنتاج الآلية، الحكم الموضوعي
العيوب: غير قادر على تحديد مواقع التسرب؛ تتأثر دقة الاختبار بدرجة الحرارة المحيطة وتشوه قطعة العمل
نوع الضغط المباشر: يقيس تغير الضغط الداخلي مباشرةً بتكلفة منخفضة للمعدات
نوع الضغط التفاضلي: يقارن فرق الضغط بين قطعة العمل المختبرة والجزء المرجعي القياسي. إنه يزيل التداخل الناتج عن درجة الحرارة المحيطة وتقلب الضغط، مما يوفر دقة كشف فائقة للمتطلبات عالية المستوى.
2.2 اختبار فقاعة الغمر في الماء
نهج الاختبار البديهي التقليدي. يتم غمر الألواح الباردة المضغوطة بالكامل في الماء. يراقب المشغلون تكوين الفقاعات لتحديد مواقع التسرب بدقة.
المزايا: عملية بسيطة، منخفضة التكلفة، تحديد موضع التسرب بدقة
العيوب: كفاءة اختبار منخفضة، حكم شخصي، عملية تجفيف إلزامية بعد الاختبار، غير قادرة على اكتشاف التسرب الجزئي. يتم تطبيقه بشكل أساسي للفحص العشوائي والتحقق المختبري واستكشاف أخطاء التسرب وإصلاحها.
2.3 كشف تسرب مطياف كتلة الهيليوم
ويتميز بدقة الكشف من الدرجة الأولى في الصناعة. يمتلك غاز الهيليوم حجمًا جزيئيًا صغيرًا، واختراقًا قويًا وتركيزًا منخفضًا للغاية في الغلاف الجوي الطبيعي، وهو بمثابة غاز تتبع مثالي.
طريقة غرفة التفريغ: ضع اللوحة الباردة في غرفة التفريغ. حقن الهيليوم داخليا بعد ضخ الفراغ. يتم التقاط الهيليوم المتسرب وتحليله بواسطة المطياف.
طريقة مسبار الشم: املأ اللوحة الباردة بالهيليوم وقم بمسح طبقات اللحام والمفاصل باستخدام مسبار الشم لتحديد نقاط التسرب الدقيقة بدقة.
المزايا: حساسية عالية للغاية تصل إلى 10⁻⁹ Pa·m³/s، تقدير دقيق لمعدل التسرب، تحديد موضع التسرب الدقيق
العيوب: المعدات العالية والتكلفة التشغيلية، عملية معقدة. مناسب لمنتجات الطيران ومنتجات تخزين الطاقة المتطورة والتحقق من المعايرة القياسية.
2.4 اختبار صدمة الدورة الحرارية
تتحقق هذه الطريقة من موثوقية الختم على المدى الطويل بدلاً من فحص التسرب التقليدي. يتم وضع الألواح الباردة في غرفة متناوبة لدرجة الحرارة تحت ظروف العمل القاسية التي تتراوح من -40 درجة مئوية إلى 85 درجة مئوية. يؤدي التمدد والانكماش الحراري المتكرر إلى توليد ضغط ميكانيكي على طبقات اللحام ومفاصل الختم. يتم إجراء اختبارات ضيق الهواء الثانوية بعد ركوب الدراجات للتحقق من متانة الختم.
إنه يقيم مخاطر التشقق المحتملة الناجمة عن إجهاد المواد في ظل تقلبات درجات الحرارة على المدى الطويل.
مواصفات ومعايير الصناعة الأساسية
ضغط الاختبار القياسي: 200 كيلو باسكال إلى 250 كيلو باسكال، 2 إلى 2.5 مرة من ضغط العمل الفعلي لتحقيق هامش أمان كافٍ
معايير التأهيل: يجب أن يكون انخفاض الضغط أقل من 100 باسكال خلال فترة احتجاز الضغط لمدة 30 ثانية
مطابقة تصنيف IP: يلزم وجود حزم بطاريات السيارات للوصول إلى درجة الحماية IP67. يضع إحكام الغلق المؤهل للوحة الباردة أساسًا متينًا للأداء الشامل المقاوم للماء والغبار لحزم البطاريات. سيؤدي التسرب غير المؤهل مباشرة إلى فشل شهادة IP67.
إجراءات الاختبار القياسية
المعالجة المسبقة: تنظيف قطعة العمل وإغلاق جميع المنافذ بتركيبات مخصصة
شحن الغاز وتثبيت الضغط: حقن غاز الاختبار وتثبيت الضغط للتخلص من تأثير درجة الحرارة
الاحتفاظ بالضغط والمراقبة في الوقت الفعلي: تنفيذ الكشف الرسمي وتسجيل بيانات تغير الضغط
حكم التأهيل التلقائي وفرز المنتجات
تحديد موضع التسرب: تطبيق الغمر في الماء أو الكشف عن الهيليوم للمنتجات المعيبة لتحسين عملية التصنيع
خاتمة
اختبار ضيق الهواء للألواح الباردة لبطارية الطاقة يدمج الآلات الدقيقة وتكنولوجيا الاستشعار ومراقبة الجودة الصارمة. تهيمن طريقة تحلل الضغط على الإنتاج الضخم عبر الإنترنت نظرًا لكفاءتها العالية واستقرارها وتوافقها مع الأتمتة. يوفر مطياف كتلة الهيليوم فحصًا فائق الدقة للمنتجات المتطورة والتحقق من صحة الأبحاث. يعمل اختبار الغمر في الماء واختبار الدورة الحرارية كوسيلة مساعدة لتحديد موقع التسرب وتقييم المتانة.
مع زيادة متطلبات السلامة والموثوقية الأكثر صرامة في صناعة الطاقة الجديدة، سوف يتطور فحص ضيق هواء اللوحة الباردة نحو دقة أعلى وكفاءة وتشغيل ذكي.
عرض المزيد
مشاركة تروموني الناجحة في CIBF 2026
2026-05-14
.gtr-container-x7y8z9 {
font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif;
font-size: 14px;
line-height: 1.6;
color: #333;
padding: 15px;
margin: 0 auto;
max-width: 100%;
box-sizing: border-box;
overflow-x: auto;
border: none !important;
outline: none !important;
}
.gtr-container-x7y8z9 p {
margin-bottom: 1em;
text-align: left !important;
}
.gtr-container-x7y8z9 strong {
font-weight: bold;
color: #0E49BB;
}
.gtr-container-x7y8z9 .gtr-heading {
font-size: 18px;
font-weight: bold;
color: #0E49BB;
margin-top: 1.5em;
margin-bottom: 1em;
text-align: left !important;
}
.gtr-container-x7y8z9 ul {
list-style: none !important;
margin: 0;
padding: 0;
margin-bottom: 1em;
}
.gtr-container-x7y8z9 ul li {
position: relative;
padding-left: 1.5em;
margin-bottom: 0.5em;
text-align: left !important;
list-style: none !important;
}
.gtr-container-x7y8z9 ul li::before {
content: "•" !important;
position: absolute !important;
left: 0 !important;
color: #0E49BB;
font-size: 1.2em;
line-height: 1;
top: 0;
}
.gtr-container-x7y8z9 img {
display: inline;
vertical-align: middle;
height: auto;
}
@media (min-width: 768px) {
.gtr-container-x7y8z9 {
padding: 25px;
}
.gtr-container-x7y8z9 .gtr-heading {
font-size: 20px;
}
}
شينزين، 15 مايو 13، 2026 ترموني الألومنيوم المحدودة (ترموني)حلول إدارة الحرارةللسيارات ذات الطاقة الجديدة (NEVs) وأنظمة تخزين الطاقة ، يسر أن يعلن عن مشاركته الناجحة فيالمعرض الدولي للبطاريات الصيني الثامن عشر (CIBF 2026)يُعقد معرض سي آي بي إف 2026 في مركز شنغشن العالمي للمعارض والمؤتمرات، وهو أكبر وأكثر فعاليات صناعة البطاريات تأثيراً في العالم، حيث يجمع أكثر من 3200 عارض عالمي و350،000+ من المشاركين المهنيين عبر سلسلة قيمة البطارية بأكملهاهذا العام، لم تظهر ترموني فقط محفظتها الشاملة لإدارة الحرارة، بل سلطت الضوء أيضاً على منتجها الرئيسيالذي أصبح محورًا رئيسيًا للمناقشات مع العملاء العالميين.
منصة رئيسية للتبادل والتعاون في الصناعة، تسليط الضوء على مزايا لوحة التبريد السائل
كلاعب محوري فيمكونات تبريد بطارية الكهرباء، لوحات تبريد سائل، ومواد حرارية متقدمة، تركزت شركة Trumony على معرضها حول لوحات التبريد السائل المبتكرة، والتي تكملها مجموعة كاملة من حلول الإدارة الحرارية.أصبح الصالة مركزًا نابضًا بالحياة لمناقشات متعمقة معالعملاء العالميين، وشركاء الصناعة، والخبراء التقنيين، مع التركيز على تحديات إدارة الحرارة في بطاريات الطاقة، وأنظمة تخزين الطاقة،وتطبيقات الحركة الكهربائية مع الاهتمام بشكل خاص كيف يمكن لوصفات تبريد السائل من Trumony تحسين أداء البطارية وسلامتها.
لوحات التبريد السائل لشركة Trumony، وهي المنتج الرئيسي المعروض، تتميز بأدائها المتميز وتطبيقاتها الواسعة، مصممة خصيصًا لصناعة بطاريات الطاقة الجديدة:
التوصيل الحراري العالي: اعتمادا على مواد الألومنيوم عالية النقاء وتكنولوجيا التشكيل المتكامل المتقدمة، لوحات التبريد السائل تمتلك كفاءة ممتازة في نقل الحرارة،تبديد الحرارة المولدة من وحدات البطارية بشكل فعال أثناء الشحن والفراغلضمان عمل البطارية المستقر ضمن نطاق درجة الحرارة المثلى (20-40 درجة مئوية).
تصميم خفيف و مضغوط: مع هيكل ذو جدران رقيقة وتصميم قناة التدفق الأمثل، لوحات التبريد السائل خفيفة الوزن ومستدامة،توفير مساحة التثبيت وتقليل الوزن الإجمالي لأحزمة البطاريات.
التوافق القوي والتخصيص: متوافق مع أنواع مختلفة من البطاريات (اليثيوم أيون، الحالة الصلبة، الخ) وتصاميم حزم البطاريات، تروموني تقدم حلول التبريد السائل مخصصة بالكامل، بما في ذلك تخطيط قناة التدفق، وحجم،وطرق الاتصال، لتلبية الاحتياجات الفريدة للعملاء المختلفين وسيناريوهات التطبيق.
موثوقية عالية ومتانة: خضوعها لاختبارات ضغط صارمة، اختبار دورة درجة حرارة عالية منخفضة، واختبار مقاومة التآكل، لوحات التبريد السائل تمتلك أداء الختم الممتاز ومدة خدمة طويلة،التكيف مع بيئات العمل القاسية مثل درجات الحرارة العالية، درجات الحرارة المنخفضة، والاهتزاز في تطبيقات السيارات وتخزين الطاقة.
يسرنا مشاركة لحظات ذات مغزى من اللقاءات وجها لوجه مع العملاء المقدرين في معرض CIBF 2026، حيث أجرى فريقنا تبادلات متعمقة حول تطبيقات لوحات التبريد السائل،المعلمات التقنية، و احتياجات التخصيص:
تعزيز الشراكات مع العملاء على المدى الطويل من خلال مناقشات متعمقة حول تحسين لوحات التبريد السائل وتقدم المشروع وخطط التعاون المستقبلية لمشاريع الطاقة الجديدة وتخزين الطاقة.
استكشاف فرص تعاون جديدة مع العملاء المحتملين من أوروبا وجنوب شرق آسيا ومناطق أخرى.إدخال مزايا لوحات تبريد السائل من تروموني ومواءمة على اتجاهات الحل المخصصة.
جمع رؤى سوقية قيمة وتعليقات العملاء حول أداء لوحة التبريد السائل والتكلفة ومتطلبات التطبيق ، مما يضع أساسًا صلبًا لتكرار المنتج وتحسينه.
* ((إدخل صور لقاء العملاء هنا: على سبيل المثال، صور جماعية في الحجرة، مشاهد مناقشة مع العملاء، صور قريبة من لوحات التبريد السائل المعروضة في الحجرة) *
تروموني: ملتزمة بإبداع الإدارة الحرارية، تقنية تبريد السائل الرائدة
تأسست في عام 2017 ومقرها الرئيسي في سوجو ، الصين ، وتتخصص Trumony في البحث والتطوير والإنتاج ومبيعات منتجات الإدارة الحرارية عالية الأداء ،مع لوحات التبريد السائل كمنتج تنافسي أساسيوتشمل محفظة منتجات الشركة أيضامبادلات الحرارة من الألومنيوم، مجموعات إدارة الحرارة بالبطارية، ومواد واجهة حرارية متقدمة.
مع قاعدة إنتاج موحدة مساحتها 100000 متر مربع، معدات إنتاج متقدمة (بما في ذلك معالجة CNC، لحام الليزر، وخطوط تشكيل متكاملة) ،وشهادات نظام إدارة الجودة ISO 9001/IATF 16949لقد بنت شركة تروموني نظام كامل للبحث والتطوير والإنتاج لوحة التبريد السائلمكرسة لتطوير أكثر كفاءة، حلول التبريد السائل خفيفة الوزن وفعالة من حيث التكلفة، ودعم انتقال الطاقة الخضراء العالمية.
النظر إلى المستقبل: ابتكروا معًا، فوزوا معًا مع حلول التبريد السائل المتقدمة
لقد كانت CIBF 2026 رحلة رائعة لـ Trumony ، وتوفير منصة لا تقدر بثمنالتواصل مع العملاء، وعرض قوة لوحات التبريد السائل لدينا، واستكشاف التعاون المتعمقنشكر بكل صدق جميع العملاء والشركاء الذين زاروا كشكنا، وشاركوا في مناقشات مثمرة، وأظهروا ثقتهم في منتجات و حلول تروموني.
في المستقبل، ستظل (تروموني) ملتزمة بمهمتهامساعدة التكنولوجيا على الإطلاق ومساعدة العملاء على النجاحسنواصل الاستثمار في البحث والتطوير في تكنولوجيا التبريد السائل، وتحسين أداء المنتجات، وتوسيع التعاون العالمي،ونسعى لتصبح الشريك الأكثر ثقة في حلول إدارة الحرارةخاصة في مجال تبريد البطارية السائلة.
دعونا نتعاون لتشجيع الابتكار في صناعة البطاريات، والاستفادة من تكنولوجيا التبريد السائل المتقدمة لتعزيز سلامة البطاريات وكفاءتها، والمساهمة في مستقبل مستدام منخفض الكربون!
عرض المزيد
ماذا يوجد داخل بطارية تخزين الطاقة؟ دليل كامل
2026-05-12
.gtr-battery-pack-comp-789abc {
font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif;
color: #333;
line-height: 1.6;
padding: 15px;
box-sizing: border-box;
max-width: 100%;
overflow-x: hidden;
}
.gtr-battery-pack-comp-789abc-heading {
font-size: 18px;
font-weight: bold;
margin-top: 25px;
margin-bottom: 15px;
color: #0E49BB;
text-align: left;
}
.gtr-battery-pack-comp-789abc p {
font-size: 14px;
margin-bottom: 10px;
text-align: left;
word-break: normal;
overflow-wrap: normal;
}
.gtr-battery-pack-comp-789abc ul,
.gtr-battery-pack-comp-789abc ol {
list-style: none !important;
padding-left: 25px;
margin-bottom: 10px;
}
.gtr-battery-pack-comp-789abc ul li {
position: relative;
padding-left: 15px;
margin-bottom: 5px;
font-size: 14px;
text-align: left;
word-break: normal;
overflow-wrap: normal;
list-style: none !important;
}
.gtr-battery-pack-comp-789abc ul li::before {
content: "•" !important;
position: absolute !important;
left: 0 !important;
color: #0E49BB;
font-size: 1.2em;
line-height: 1;
}
.gtr-battery-pack-comp-789abc ol {
counter-reset: list-item;
}
.gtr-battery-pack-comp-789abc ol li {
position: relative;
padding-left: 25px;
margin-bottom: 5px;
font-size: 14px;
text-align: left;
word-break: normal;
overflow-wrap: normal;
counter-increment: none;
list-style: none !important;
}
.gtr-battery-pack-comp-789abc ol li::before {
content: counter(list-item) "." !important;
position: absolute !important;
left: 0 !important;
color: #333;
font-weight: bold;
width: 20px;
text-align: right;
}
.gtr-battery-pack-comp-789abc img {
max-width: 100%;
height: auto;
margin-top: 15px;
margin-bottom: 15px;
}
.gtr-battery-pack-comp-789abc-table-wrapper {
width: 100%;
overflow-x: auto;
margin-top: 20px;
margin-bottom: 20px;
}
.gtr-battery-pack-comp-789abc table {
width: 100%;
border-collapse: collapse !important;
border-spacing: 0 !important;
min-width: 300px;
}
.gtr-battery-pack-comp-789abc th,
.gtr-battery-pack-comp-789abc td {
border: 1px solid #d0d0d0 !important;
padding: 10px 12px !important;
text-align: left !important;
vertical-align: top !important;
font-size: 14px;
word-break: normal;
overflow-wrap: normal;
}
.gtr-battery-pack-comp-789abc th {
font-weight: bold !important;
background-color: #f0f0f0;
color: #333;
}
.gtr-battery-pack-comp-789abc tr:nth-child(even) {
background-color: #f9f9f9;
}
.gtr-battery-pack-comp-789abc-sub-heading {
font-size: 18px;
font-weight: bold;
margin-top: 20px;
margin-bottom: 10px;
color: #333;
text-align: left;
}
@media (min-width: 768px) {
.gtr-battery-pack-comp-789abc {
padding: 25px 50px;
}
.gtr-battery-pack-comp-789abc-heading {
margin-top: 35px;
margin-bottom: 20px;
}
.gtr-battery-pack-comp-789abc p {
margin-bottom: 12px;
}
.gtr-battery-pack-comp-789abc ul,
.gtr-battery-pack-comp-789abc ol {
padding-left: 30px;
}
.gtr-battery-pack-comp-789abc ul li {
padding-left: 20px;
}
.gtr-battery-pack-comp-789abc ol li {
padding-left: 30px;
}
.gtr-battery-pack-comp-789abc ol li::before {
width: 25px;
}
}
1ما هو باك البطارية؟
بطارية الليثيوم أيون PACK ، المعروفة أيضًا باسم وحدة البطارية ، هي عملية تصنيع أساسية للبطاريات الليثيوم أيون.يشير إلى دمج عدة خلايا ليثيوم أيونية واحدة من خلال سلسلة والاتصالات المتوازية، مع حل قضايا النظام بشكل شامل مثل القوة الميكانيكية، والإدارة الحرارية، ومطابقة BMS، وحماية الهيكل.
تتجلى التقنيات الأساسية في: التصميم الهيكلي الشامل، التحكم في تقنية اللحام ومعالجة، مستوى الحماية، ونظام الإدارة الحرارية النشطة.مزيج خلايا البطارية في مجموعة بطاريات بجهد محدد، والقدرة، والشكل وفقا لاحتياجات العميل يسمى PACK.
2تكوين حزمة البطارية (خمسة مكونات أساسية)
وحدة البطارية: "قلب الطاقة" في PACK، تتكون من خلايا واحدة متصلة بسلسلة وموازية، مسؤولة عن تخزين الطاقة وإطلاقها، وهي وحدة تخزين الطاقة الأساسية.
النظام الكهربائي: "الأوعية الدموية والشبكة العصبية" لـ PACK ، تتكون من قضبان النحاس المتصلة ، وأحزمة الأسلاك عالية الجهد ، وأحزمة الأسلاك منخفضة الجهد ، وأجهزة الحماية,رلهات، الخ) ؛ تسليطات الأسلاك عالية الجهد تنقل تيارات كبيرة، في حين أن تسليطات الأسلاك منخفضة الجهد تنقل إشارات الكشف والتحكم.
نظام إدارة الحرارة: "مكيف الهواء لتحكم درجة الحرارة" لـ PACK ، ويتضمن أساساً تبريد الهواء وتبريد السوائل (البلاست الباردة / تبريد السوائل الغمر) ،والذي يتحكم في فرق درجة حرارة العمل للبطارية إلى ≤5°C لضمان عمر الخدمة والسلامة.
القضية: "الهيكل الهيكلي الوقائي" لـ PACK ، يتكون من جسم القضية ، لوحة الغطاء ، العصا ، والمرفقات ، والتي تقوم بوظائف الدعم ، المقاومة للصدمة ، منع الاهتزاز ،وحماية البيئة المغلقة.
BMS (نظام إدارة البطارية): "دماغ التحكم" في PACK ، والذي يراقب في الوقت الحقيقي الجهد ، والتيار ، ودرجة الحرارة ، ويحقق توازن الخلية ، وتحميل البيانات ، وحماية السلامة.
3الخصائص الأساسية لبطاقات البطارية
متطلبات عالية للغاية لتوافق الخلية (أقل اختلافات في السعة والمقاومة الداخلية والجهد و منحنى التفريغ ومدة الخدمة).
عمر دورة بطارية أقل من عمر البطارية الواحدة.
يجب استخدامها في ظروف محدودة ( تيار الشحن / التفريغ ، طريقة الشحن ، نطاق درجة الحرارة).
بعد التجميع ، يتم تحسين الجهد والقدرة بشكل كبير ، ويجب تكوين وظائف الحماية من الإفراط في الشحن والإفراط في التفريغ والإفراط في التيار والإفراط في درجة الحرارة وتوازنها.
يجب أن تلبي بدقة مؤشرات الجهد الرقمي المصممة والقدرة الرقمي.
4أساليب تجميع حزم البطارية
قواعد سلسلة موازية
الاتصال بالسلسلة: الترتيب الكهربائي ، والقدرة لا تتغير ؛ مثال: 15 قطعة من خلايا 3.2 فولت في السلسلة = 48 فولت.
الاتصال المتوازي: الترتيب الكهربائي، والجهد يبقى دون تغيير؛ مثال: 2 قطع من الخلايا 50Ah بالتوازي = 100Ah.
متطلبات مطابقة الخلايا: نفس الطراز، نفس المواصفات، نفس المجموعة، مع فرق السعة/المقاومة الداخلية/الجهد ≤2% لضمان الاتساق.
تكنولوجيا الاتصال
تكنولوجيا اللحام: اللحام بالليزر ، اللحام بالموجات فوق الصوتية ، اللحام بالنبضات ، مع اتصال موثوق به ومقاومة داخلية منخفضة ؛ اللحام بالليزر هو الخيار الرئيسي للصناعة.
الاتصال المرن: خالي من اللحام وسهل استبداله ، لكنه عرضة للاتصال الضعيف والمقاومة الداخلية العالية ، مع انخفاض الموثوقية.
5خط إنتاج كامل لـ PACK (ستة روابط أساسية)
تصنيع الخلايا: بما في ذلك إعداد الأقطاب الكهربائية الإيجابية والسلبية، وتشكيل الخلايا (التلفيل/التصفيف/طبعها) ، وإدخال الإلكتروليتات، وتشكيلها.تشكيل الخلايا يحدد الأداء وعمر الخدمة.
اختبار الخلايا: اختبار كامل للمنتجات مثل القدرة والمقاومة الداخلية ودرجة الحرارة لفحص المنتجات المعيبة.
تصنيف الخلايا: التجميع حسب اتساق المعلمات لضمان جودة التجميع.
تجميع الخلايا: الاتصال المتوازي بالسلسلة، ودمج الوحدات، والاتصال الكهربائي، والإدارة الحرارية، وتجميع القضية.
فحص الجودة: فحص كامل للأداء الكهربائي والسلامة والعزل ومراقبة درجة الحرارة ووظائف BMS.
التعبئة والشحن: تغليف وتسمية وتخزين المنتجات المؤهلة.
6آفاق المستقبل لبطارية الليثيوم أيون (أربعة اتجاهات تقنية)
الذكاء: الذكاء الاصطناعي + إنترنت الأشياء لتحقيق الإنتاج الآلي والقائم على المعلومات والمرن ، وتحسين الكفاءة والإنتاج.
إضفاء الطابع الأخضر: المواد الصديقة للبيئة، توفير الطاقة والحد من الانبعاثات، التصنيع منخفض الكربون، بما يتماشى مع أهداف الكربون المزدوج.
التخصيص: تخصيص الجهد والقدرة والبنية والواجهة وفقًا للسيناريوهات / احتياجات العميل لتحسين القدرة على التكيف.
السلامة: تعزيز الحماية من الهروب الحراري، والحماية المتعددة المستويات، ومراقبة مخاطر العملية الكاملة لضمان الاستخدام الآمن.
7كيفية فهم المعلمات التقنية لبطارية PACK
اسم البند
مؤشر المعلمات
التكوين
1P24S
السعة المسموح بها
280Ah
الجهد القياسي
76.8 فولت
الطاقة المسجلة
21.504كيلوواط ساعة
الحد الأقصى لمعدل الشحن / التفريغ
0.5C مستمر
الوزن
138±3 كجم
1طريقة الجمع: على سبيل المثال، "1P24S" = 1 متوازية و 24 سلسلة؛ S = سلسلة، P = متوازية؛ الجهد القياسي = الجهد الخلية الواحدة × عدد السلسلة (3.2 فولت × 24 = 76.8 فولت).
2السعة القياسية: الوحدة هي Ah ، تمثل قدرة التفريغ المستمر في ظل ظروف العمل القياسية ؛ مثال: 280Ah ≈ 0.5C التفريغ يمكن أن يستمر لمدة ساعتين.
3الطاقة المسجلة: الوحدة هي Wh / kWh ، صيغة الحساب: الطاقة المسجلة = الجهد المسجل × السعة المسجلة ؛ مثال: 76.8V × 280Ah = 21504Wh = 21.504kWh.
عن (تراموني)

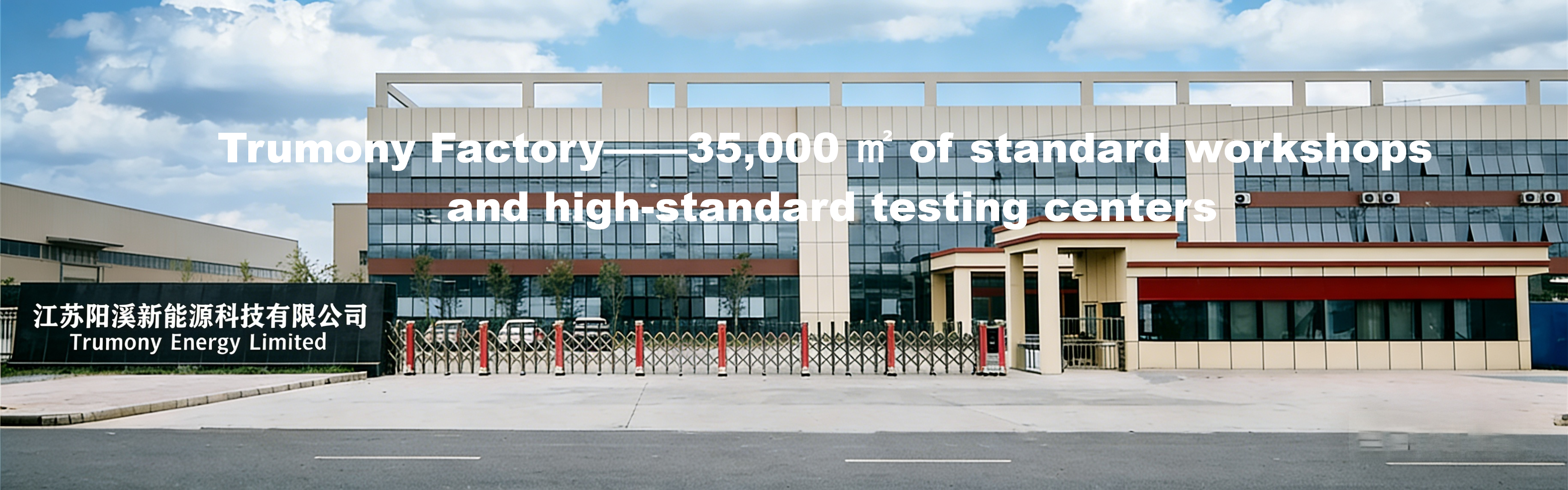

تروموني الألومنيوم المحدودة هي المورد العالمي الرائد المتخصص في الأداء العاليمحلولات التبريد السائللتخزين الطاقة وتطبيقات الطاقة الجديدة. مع أكثر من عقد من الخبرة في أنظمة إدارة الحرارة، ونحن تصميم وتصنيع لوحات البرد السائل المخصصة،والحلول الحرارية المتكاملة التي هي حاسمة للسلامة، والكفاءة، وطول عمر أنظمة البطارية PACK.
وتشمل عروضنا الأساسية لوحات البرد السائلة من الألومنيوم عالية الدقة، مصممة لتلبية متطلبات أكثر متطلبات تخزين الطاقة، والسيارات الكهربائية، وأنظمة البطارية الصناعية.نحن ندعم العملاء في جميع أنحاء العالم مع الخدمات من نهاية إلى نهاية: من المحاكاة الحرارية الأولية وتحسين التصميم ، من خلال معالجة CNC ، لحام الاحتكاك ، وحامة الليزر ، إلى اختبار الأداء الكامل وتسرب.
اتصل بنا
إذا كنت تبحث عن صحون باردة سائلة عالية الجودة أو حلول حرارية مخصصة لمشاريع بطارية PACK الخاصة بك، يرجى الشعور بالحرية في التواصل معنا في أي وقت.
الشيري
عرض المزيد
