| موك: | يمكن ترتيب عينة محاكمة |
| السعر: | قابل للتفاوض |
| التعبئة والتغليف القياسية: | تصدير التعبئة القياسية |
| فترة التسليم: | 4 ~ 6wks مع وقت الأدوات العفن |
| طريقة الدفع: | L / C ، D / A ، D / P ، T / T |
| القدرة على التوريد: | 1000000 قطعة / كل عام |

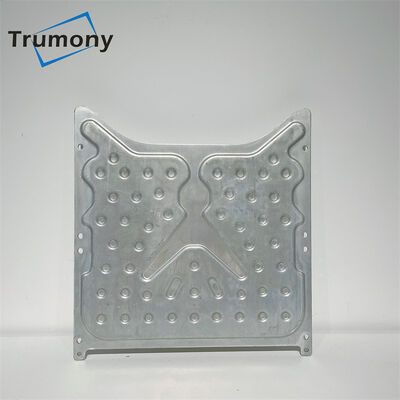

بطارية تخزين الطاقة الجديدة التعبئة لوحة التبريد السائل الألومنيوم
الغرض الرئيسي من BTMS هو الحفاظ على نظام البطارية في نطاق درجة الحرارة المثلى والحفاظ على تباين منتظم في درجات الحرارة في وحدات البطارية.تعد الإدارة الحرارية للبطارية العملية الحاسمة في ESS / EV.تتمثل مزايا محلول التبريد السائل في معدل نقل الحرارة المرتفع ، والسماح للبطارية بمعالجة نبضة كبيرة من الطاقة ، ووحدة درجة حرارة فعالة.
Trumony هو خبير في صناعة الإدارة الحرارية ، لا يقوم فقط بتصميم وتطوير التبريد السائل ، ولكن أيضًا مورد لمواد التبريد السائل والمكونات والتجمعات.على وجه التحديد ، إنها أجزاء التبادل الحراري لبطارية الطاقة ، وأجزاء التبادل الحراري لحزمة بطارية تخزين الطاقة ، وأجزاء التبادل الحراري لتدفق الحرارة العالية وأجزاء التبادل الحراري الجديدة للتبريد السائل ، ومجموعة تبريد سائل بطارية الطاقة (اللوحة الباردة أو الكوع ، الصندوق ، المبرد ، المفاصل ، خطوط الأنابيب ، وسادات السيليكون الموصلة للحرارة) ، وتجميعات تخزين الطاقة المنزلية (الألواح الباردة أو الأكواع ، والمفاصل ، وخطوط الأنابيب ، والمراوح ، ومنصات السيليكون الموصلة للحرارة ، والمكثفات ، وغلايات التمدد ، وصمامات الملف اللولبي ، ومضخات المياه ، والعاكسات) ، وتجميع تخزين الطاقة الصناعية ( لوح تبريد سائل + صينية أو صينية مدمجة ، خط أنابيب ، مبرد مياه ، وسادة سيليكون موصلة للحرارة).
| العنصر | لوح تبريد مختوم من الألومنيوم لـ ESS |
| تخصيص | وفقًا للوحدة الخاصة بك (بحد أقصى 1.6 * 2.3 م) |
| تكنولوجيا المعالجة | البثق ، اللحام ، اللحام بالنحاس ، الختم ، التثقيب ، الربط الأسطواني .. |
| منتجات ذات صله | TIM (مادة الإدارة الحرارية) ، مدخل / مخرج ، موصل سريع ، مضخة ، خطوط أنابيب وما إلى ذلك. |
| التطبيقات | تبريد بطارية السيارة الكهربائية ، تبريد سائل بطارية الطاقة ، تخزين الطاقة المنزلية ، تخزين الطاقة الصناعية وما إلى ذلك. |
القدرة على الاختبار:
|
اختبار التركيب الكيميائي |
نعم |
|
الاختبار البدني واختبار البصريات |
نعم |
|
اختبار الخشونة واختبار الصلابة |
نعم |
|
اختبار الاستطالة |
نعم |
|
تجربة بخاخ الملح |
نعم |
|
اختبار الانفجار |
نعم |
|
اختبار النيتروجين والهيليوم |
نعم |
|
اختبار مقاومة التدفق |
نعم.اختبار التآكل الداخلي والخارجي |
|
اختبار الجهد |
نعم |
|
تحت اختبار الماء |
نعم.تحقق من التسرب من أجل اللحام |
التركيب الكيميائي
| سبيكة | سي | الحديد | النحاس | مينيسوتا | ملغ | سجل تجاري | Zn | الخامس | تي |
| 1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | - | ≤0.05 | ≤0.05 | ≤0.03 |
| 1100 | ≤0.95 (سي + Fe) | 0.05 ~ 0.20 | ≤0.05 | - | - | ≤0.10 | - | - | |
| 3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0.05 ~ 0.4 | - | - | ≤0.3 | - | ≤0.10 |
يمكن تخصيصها حسب طلب العملاء!
الخصائص الميكانيكية
| سبيكة | حِدّة | قوة الشد | قوة Yeild | استطالة |
| 1050 | O / F / H111 / H112 | ≥ 65 ميجا باسكال | ≥ 200 ميجا باسكال | ≥25٪ |
| 1100 | O / F / H111 / H112 | 75 ميجا باسكال | ≥ 200 ميجا باسكال | ≥25٪ |
| 3102 | O / F / H111 / H112 | 75 ميجا باسكال | ≥ 200 ميجا باسكال | ≥25٪ |
| 3003 | O / F / H111 / H112 | 75 ميجا باسكال | ≥ 200 ميجا باسكال | ≥25٪ |
التعليمات
س: ما نوع اللوحة الباردة للبطارية التي يمكنك تقديمها؟
أ:
1) لوحة تبريد مختومة للخلايا / حزمة البطارية المنشورية.
2) أنبوب سربنتين للخلايا الأسطوانية ، مثل 21700 ، 18650 ، 3270 ، 4680 خلية كبيرة.
3) أنبوب مقذوف مع مشعب لحزمة البطارية.
4) لوح تبريد السندات الملفوفة للتدفئة / التبريد.
5) لوحة الباردة FSW.
6) لوحة الباردة تشكيله باستخدام الحاسب الآلي
س: ما هي طريقة معالجة التكنولوجيا؟
ج: لدينا خط لحام ، خط ختم ، خط بثق ، وخط عملية لف الجوفاء.كما يتوفر مركز CNC.
س: إذا لم يكن لدينا تصميم ، هل يمكنك المساعدة في التصميم؟
ج: نعم نستطيع!لدينا فريق تصميم قوي وذو خبرة.يتم دعم تصميم مسار التدفق والمحاكاة الحرارية والمحاكاة الميكانيكية وتحسين التصميم.يرجى مشاركتنا بالتفصيل مشروعك ، service8@trumony.com ، نود أن نقدم لك سوق دبي المالي.
س: ما مدى سرعة صنع النموذج الأولي؟
ج: حوالي 3 ~ 5 أسابيع.سيعتمد المهلة الدقيقة على التصميم وعملية الإنتاج.
فيديو
فيديو
فيديو
فيديو
|
|
| موك: | يمكن ترتيب عينة محاكمة |
| السعر: | قابل للتفاوض |
| التعبئة والتغليف القياسية: | تصدير التعبئة القياسية |
| فترة التسليم: | 4 ~ 6wks مع وقت الأدوات العفن |
| طريقة الدفع: | L / C ، D / A ، D / P ، T / T |
| القدرة على التوريد: | 1000000 قطعة / كل عام |
بطارية تخزين الطاقة الجديدة التعبئة لوحة التبريد السائل الألومنيوم
الغرض الرئيسي من BTMS هو الحفاظ على نظام البطارية في نطاق درجة الحرارة المثلى والحفاظ على تباين منتظم في درجات الحرارة في وحدات البطارية.تعد الإدارة الحرارية للبطارية العملية الحاسمة في ESS / EV.تتمثل مزايا محلول التبريد السائل في معدل نقل الحرارة المرتفع ، والسماح للبطارية بمعالجة نبضة كبيرة من الطاقة ، ووحدة درجة حرارة فعالة.
Trumony هو خبير في صناعة الإدارة الحرارية ، لا يقوم فقط بتصميم وتطوير التبريد السائل ، ولكن أيضًا مورد لمواد التبريد السائل والمكونات والتجمعات.على وجه التحديد ، إنها أجزاء التبادل الحراري لبطارية الطاقة ، وأجزاء التبادل الحراري لحزمة بطارية تخزين الطاقة ، وأجزاء التبادل الحراري لتدفق الحرارة العالية وأجزاء التبادل الحراري الجديدة للتبريد السائل ، ومجموعة تبريد سائل بطارية الطاقة (اللوحة الباردة أو الكوع ، الصندوق ، المبرد ، المفاصل ، خطوط الأنابيب ، وسادات السيليكون الموصلة للحرارة) ، وتجميعات تخزين الطاقة المنزلية (الألواح الباردة أو الأكواع ، والمفاصل ، وخطوط الأنابيب ، والمراوح ، ومنصات السيليكون الموصلة للحرارة ، والمكثفات ، وغلايات التمدد ، وصمامات الملف اللولبي ، ومضخات المياه ، والعاكسات) ، وتجميع تخزين الطاقة الصناعية ( لوح تبريد سائل + صينية أو صينية مدمجة ، خط أنابيب ، مبرد مياه ، وسادة سيليكون موصلة للحرارة).
| العنصر | لوح تبريد مختوم من الألومنيوم لـ ESS |
| تخصيص | وفقًا للوحدة الخاصة بك (بحد أقصى 1.6 * 2.3 م) |
| تكنولوجيا المعالجة | البثق ، اللحام ، اللحام بالنحاس ، الختم ، التثقيب ، الربط الأسطواني .. |
| منتجات ذات صله | TIM (مادة الإدارة الحرارية) ، مدخل / مخرج ، موصل سريع ، مضخة ، خطوط أنابيب وما إلى ذلك. |
| التطبيقات | تبريد بطارية السيارة الكهربائية ، تبريد سائل بطارية الطاقة ، تخزين الطاقة المنزلية ، تخزين الطاقة الصناعية وما إلى ذلك. |
القدرة على الاختبار:
|
اختبار التركيب الكيميائي |
نعم |
|
الاختبار البدني واختبار البصريات |
نعم |
|
اختبار الخشونة واختبار الصلابة |
نعم |
|
اختبار الاستطالة |
نعم |
|
تجربة بخاخ الملح |
نعم |
|
اختبار الانفجار |
نعم |
|
اختبار النيتروجين والهيليوم |
نعم |
|
اختبار مقاومة التدفق |
نعم.اختبار التآكل الداخلي والخارجي |
|
اختبار الجهد |
نعم |
|
تحت اختبار الماء |
نعم.تحقق من التسرب من أجل اللحام |
التركيب الكيميائي
| سبيكة | سي | الحديد | النحاس | مينيسوتا | ملغ | سجل تجاري | Zn | الخامس | تي |
| 1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | - | ≤0.05 | ≤0.05 | ≤0.03 |
| 1100 | ≤0.95 (سي + Fe) | 0.05 ~ 0.20 | ≤0.05 | - | - | ≤0.10 | - | - | |
| 3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0.05 ~ 0.4 | - | - | ≤0.3 | - | ≤0.10 |
يمكن تخصيصها حسب طلب العملاء!
الخصائص الميكانيكية
| سبيكة | حِدّة | قوة الشد | قوة Yeild | استطالة |
| 1050 | O / F / H111 / H112 | ≥ 65 ميجا باسكال | ≥ 200 ميجا باسكال | ≥25٪ |
| 1100 | O / F / H111 / H112 | 75 ميجا باسكال | ≥ 200 ميجا باسكال | ≥25٪ |
| 3102 | O / F / H111 / H112 | 75 ميجا باسكال | ≥ 200 ميجا باسكال | ≥25٪ |
| 3003 | O / F / H111 / H112 | 75 ميجا باسكال | ≥ 200 ميجا باسكال | ≥25٪ |
التعليمات
س: ما نوع اللوحة الباردة للبطارية التي يمكنك تقديمها؟
أ:
1) لوحة تبريد مختومة للخلايا / حزمة البطارية المنشورية.
2) أنبوب سربنتين للخلايا الأسطوانية ، مثل 21700 ، 18650 ، 3270 ، 4680 خلية كبيرة.
3) أنبوب مقذوف مع مشعب لحزمة البطارية.
4) لوح تبريد السندات الملفوفة للتدفئة / التبريد.
5) لوحة الباردة FSW.
6) لوحة الباردة تشكيله باستخدام الحاسب الآلي
س: ما هي طريقة معالجة التكنولوجيا؟
ج: لدينا خط لحام ، خط ختم ، خط بثق ، وخط عملية لف الجوفاء.كما يتوفر مركز CNC.
س: إذا لم يكن لدينا تصميم ، هل يمكنك المساعدة في التصميم؟
ج: نعم نستطيع!لدينا فريق تصميم قوي وذو خبرة.يتم دعم تصميم مسار التدفق والمحاكاة الحرارية والمحاكاة الميكانيكية وتحسين التصميم.يرجى مشاركتنا بالتفصيل مشروعك ، service8@trumony.com ، نود أن نقدم لك سوق دبي المالي.
س: ما مدى سرعة صنع النموذج الأولي؟
ج: حوالي 3 ~ 5 أسابيع.سيعتمد المهلة الدقيقة على التصميم وعملية الإنتاج.
